5 tengelyes CNC gép

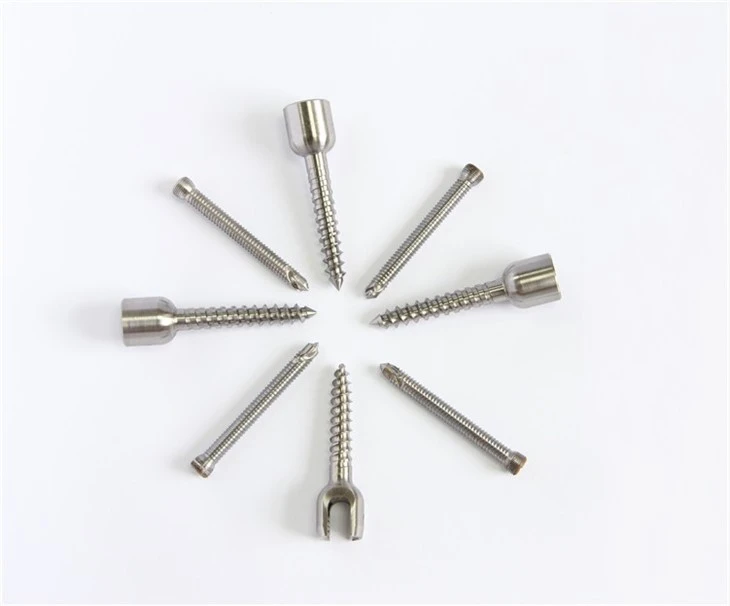

Az 5 tengelyes eszterga egy CNC eszterga, 5 tengelyes megmunkálási képességgel. Az esztergák területén az&kifejezés; 5 tengelyes&"; arra utal, hogy hány irányban mozoghat egy vágószerszám a megmunkáláshoz. Általában egy 5 tengelyes megmunkálóközponton a vágószerszám az X, Y és Z lineáris tengelyeken mozog, és az A és B tengelyen forog, hogy bármely irányból megközelítse a cél munkadarabot. Miután ezt a technológiát alkalmazták egy esztergagépen, 5 tengelyes CNC esztergagépnek nevezik.
Általában egy öttengelyes CNC esztergagép rendelkezik marómegmunkálási képességekkel, és magát az esztergáló- és marógépet esztergának is nevezik. Ez egy olyan szerszámgép, amely elforgatja a munkadarabot az X tengelyes megmunkálás során, hogy különböző műveleteket végezzen, beleértve a vágást, recézést, véglapot, esztergálást és más tengelyek megmunkálását. Ezeket a megmunkálási folyamatokat az orsóra csatlakoztatott szerszám segítségével hajtják végre, amelyet a munkadarabra helyeznek, és szimmetrikus tárgyat hoz létre a szimmetrikus tengely megmunkálásához, amelyet az orsó vagy az orsó fő alkotóelemei hajtanak meg. A többtengelyes CNC központok néha sok orsót tartalmaznak.
A gép megjelenése és szerkezete
| Megjelenés | Szerszámkeret |
 |  |
Paraméter
Tétel | MA25-5II | ||
Megmunkálás | Anyag mérete mm | Φ2mm-mm25mm | |
Alorsó maximális feldolgozási átmérője | Φ25 mm | ||
Maximális feldolgozási hossz egyszerre | 320 mm | ||
A főorsó maximális fúrási átmérője | Φ10 mm | ||
A főorsó maximális fúrási átmérője | Φ8 mm | ||
Fő orsó átmérője | M6*1.0 | ||
Alorsó megmunkáló átmérője | M8 | ||
Főorsó maximális fúrási mélysége | 25 mm | ||
Alorsó maximális fúrási mélysége | 120 mm | ||
Oldalsó forgószerszám maximális fúrási átmérője | Φ8 mm | ||
Oldalsó forgószerszám maximális menetátmérője | M6 | ||
Alorsó végfelületű forgószerszám Max. Fúrási átmérő | Φ6 mm | ||
Alorsó végfelületű forgószerszám Maximális menetátmérő | M5 | ||
X utazási távolság | 95 mm | ||
Y utazási távolság | 360 mm | ||
Z utazási távolság | 320mm/430mm | ||
X2 utazási távolság | 320 mm | ||
Z2 utazási távolság | 270 mm | ||
Orsó | Főorsó fordulatszám | 10-8000 fordulat/perc | |
Orsó alatti fordulatszám | 10-8000 fordulat/perc | ||
Fő- és alorsó C tengelye min indexálás | 0.001° | ||
Főorsó a furat átmérőjén | 27 mm | ||
Az orsó elfogyott tűrése | Kevesebb, mint 0,004 mm | ||
X/Y/Z ismételt pontosság | Kevesebb, mint 0,002 mm | ||
X/Y/Z pozicionálási pontosság | Kevesebb, mint 0,003 mm | ||
X/Y/Z/X2/Z2 szervomotor teljesítmény | 0,75 kW | ||
Rendszer | Rendszer típusa | Tajvan SYNTEC 200TA | |
Vezérelt tengely | 6 tengelyes/ 2 csatornás rendszer | ||
Min. Beállítási egység | 0,001 mm | ||
Gyors etetési sebesség | 24m/perc | ||
LCD | Színes képernyő | ||
Eszköz | Főorsó OD szerszám | 5 db (12mmX12mm) + 1 db (16x16) | |
Oldalsó maró forgószerszám | Helyezze be a dugó típusát | 3 db x ER16 6000rpm | |
Rögzített típusú szerszám | 2 db x ER11 | ||
Főorsó végfelület rögzített szerszám | 4 darab XER16 | ||
Rögzített szerszám a főorsó végfelületével | 4 darab XER16 | ||
Motor | Főorsó teljesítmény | 3,7 kW | |
Orsó alatti teljesítmény | 2,2 kW | ||
Oldalsó maró forgószerszám névleges teljesítménye | 0,75 kW | ||
Hűtőszivattyú teljesítménye | 0,22 kW | ||
Kenőanyag szivattyú teljesítménye | 24W | ||
Mások | Alkatrészgyűjtő | Szalagos szállítószalag alkatrészek gyűjtésére | |
Teljesítménykapacitás | Körülbelül 15 kW | ||
Főorsó magassága | 1018 mm | ||
Gép mérete (L*W*H) | 2575X1480X1750 | ||
Levegő előbiztosítás | 0,4 MPa felett | ||
N.W. | Körülbelül 2100 kg | ||
Fő tartozékmárka és származási hely
Név | Eredet és márka |
Operációs rendszer | Tajvan SYNTEC |
Spinlde és a sofőr | Olajhűtéses elektromos orsó/Syntec meghajtó |
Csapágy | Japán NSK |
Vezetősín | Japán THK |
Vezető csavar | Japán THK |
Szervómotor | Tajvan SYNTEC |
Motoros sofőr | Tajvan SYNTEC |
Elektromos alkatrészek | Németország Schneider |
Kenőanyag rendszer | Japán Herg |
Relé | Japán Omron |
Stroke kapcsoló | Japán Omron |
Mágneses szelep | Tajvani Airtag |
A gép paraméterei
Dupla orsós svájci CNC eszterga ZR20-5II | |||
Rendszer | Tajvani Syntec | Syntec220TB | |
Vezérlő csatorna | Dupla csatorna | ||
Minimális beállítási egység | 0,001 mm | ||
Leggyorsabb haladási sebesség | 24 m/perc | ||
Megmunkálási képesség | Maximális feldolgozási átm. | 20 mm | |
Maximális adagolási hossz egyszerre | Vezető bokorral | 90 mm | |
Vezető bokor nélkül | 1: 2.5D (átmérő: hossz) | ||
Főorsó max. Fúrási átm. | Főorsó tengelyes | Φ10 mm | |
Főorsó max. | Főorsó tengelyes | M8 | |
Főorsó maximális fúrási mélysége | Főorsó tengelyes | 40 mm | |
Forgófej max. Fúrási átm. | Sugárirányú | Φ10 mm | |
Forgatható fej max. | Sugárirányú | M8 | |
Alorsó max. Fúrási átm. | Alorsó Axiális | Φ10 mm | |
Alorsó max. | Alorsó Axiális | M8 | |
Eszközök | Szerszám elrendezés | Kétsoros szerszámok mindkét oldalon | |
Főorsó esztergaszerszám | 5 darab | 12X12 mm | |
Főorsó oldali forgófej | 4 db | 2 ER11+2 ER16 | |
A főorsó véglapjának rögzített szerszámtartója | 4 db | ER11/ER16 | |
Alorsó végfelületén rögzített szerszámtartó | 4 db | ER11/ER16 | |
Főorsó | Fő/segédorsó típusa | Beépített olajhűtéses elektromos főorsó | |
Fő/segédorsó fordulatszáma | 8000 fordulat/perc | ||
Fő/alorsó indexelése | 0.001° | ||
Fő/segédorsó a teljes átmérőn | 22 mm | ||
Fő/segédorsó középmagassága | 990 mm | ||
Motor erő | Főorsó teljesítmény | 2,2 kW/3,5 kW | |
Orsó alatti teljesítmény | 2,2 kW/3,5 kW | ||
Oldalsó forgófej motor teljesítménye | 0,75 kW | ||
Oldalsó forgófej sebessége | 6000 fordulat/perc | ||
Mozgó tengely száma | 5 tengely | X1, Y1, Z1, X2, Z2 | |
Mozgó tengely motor teljesítménye | 0,75 kW | ||
Mások | alkatrész -vevő készülék | Rövid részek | futószalag |
Hosszú alkatrészek | Alorsó hátsó kidobása | ||
Tápegység | 13,5 kW | ||
Levegő nyomás | 0,4 MPa felett | ||
Olajtartály térfogata | 170L | ||
Eszterga méret | 2.2m×1.45m×1.69m | ||
Eszterga súlya | 2540 kg | ||
Gép konfiguráció
Név | Márka | Beszállítói terület |
Operációs rendszer | SYNTEC | Kína Tajvan |
Orsó és meghajtó | Olajhűtéses elektromos orsó/Syntec meghajtó | Kína Tajvan |
Csapágy | NSK | Japán |
Vezetősín | THK/Rexroth | Japán/Németország |
Golyósorsó | THK | Japán |
Szervómotor | SYNTEC | Kína Tajvan |
Motoros sofőr | SYNTEC | Kína Tajvan |
Elektromos alkatrészek | schneider | Németország |
Kenőanyag rendszer | Herg | Japán |
Relé | Omron | Japán |
Végálláskapcsoló | Omron | Japán |
Elektromágneses szelep | Airtag | Kína Tajvan |
Választható kiegészítők
Beállítások elem | Ajánlott márka |
Forgó vezető persely | Nanjing Jianke |
Automatikus rúdadagoló | Suzhou IEMCA |
befogó/vezetőbokor | Szecsuán H& B |
Automata forgácsszállító | Suzhou (LNS) |
olajpáragyűjtő | Fujian Haosheng |
Nagynyomású szivattyú | Kunshan jingyue pontosság |
Végső forgófej | Nanjing Jianke |
Plu és szerszámok (forgó talp) | Kína Tajvan songjia |
